平衡电枢换能器 - 频域分析
Application ID: 61741

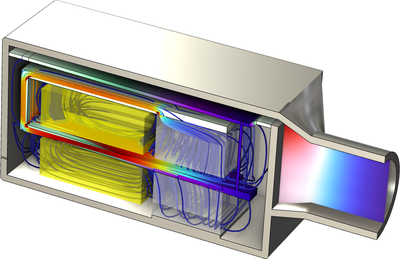

平衡电枢换能器（BAT，在某些行业中亦称为接收器）是助听器及其他入耳式音频产品中广泛采用的高性能微型扬声器，本例对一个典型的换能器进行全耦合的振动-电声仿真。
本模型在磁系统的直流分析基础上，采用线性频域扰动方法进行分析，并通过内置的磁力学 多物理场耦合功能实现电枢的电磁耦合。振动电枢作为磁路核心组件，其交变磁通由交流线圈产生，并与气隙中的单向永久（直流）磁场产生强烈的相互作用。
测量装置由管道和耳道模拟器（711 耦合器）构成，使用集总端口 条件，通过转移矩阵表示进行建模。系统的转移矩阵数据在管和耦合器测量装置的转移矩阵教学案例中计算得到。此外，连接后腔与外部的小型排气孔的辐射阻抗基于子模型进行计算，详见小型排气孔的辐射阻抗。
本模型的时域版本包含非线性效应分析，请参见平衡电枢换能器 - 时域分析。
案例中展示的此类问题通常可通过以下产品建模:
您可能需要以下相关模块才能创建并运行这个模型，包括：
- COMSOL Multiphysics® 和
- AC/DC 模块 和
- 声学模块 和
- 设计模块
建模所需的 COMSOL® 产品组合取决于多种因素，包括边界条件、材料属性、物理场接口及零件库，等等。不同模块可能具有相同的特定功能，详情可以查阅技术规格表，推荐您通过免费的试用许可证来确定满足您的建模需求的正确产品组合。如有任何疑问，欢迎咨询 COMSOL 销售和技术支持团队，我们会为您提供满意的答复。
